100g臭氧發生器

一、臭氧發生器主機簡介

1、臭氧發生器由高壓電控柜臭氧放電室、儀表閥門以及控制系統組成。

2、臭氧放電室是安裝臭氧發生單元的裝置，呈蜂窩狀結構。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體，我們一般采用SS306L不銹鋼材質；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣體。常規采用高精度進口石英管。

3、電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路　　

4、臭氧發生器具有多重保護功能，防止意外情況下，對發生器造成損壞。

5、臭氧產量可根據用戶實際需要進行調整，并接受中控室或上位機4~20mA信號，實現自主控制或無人值守高自動化運行。

二、臭氧發生器主機參數表

中型空氣源臭氧發生器
產品型號	臭氧產量 g/h	臭氧濃度 mg/l	冷卻水流量T/h	寬 mm	深 mm	高 mm	額定功率
LY-A-100G	100	20-30	0.3-0.4	1000	800	1700	1.6
LY-A-200G	200	20-30	0.6-0.8	1200	800	1700	3.2
LY-A-300G	300	20-30	0.9-1.2	1200	800	1700	4.8
LY-A-400G	400	20-30	1.2-1.6	1400	800	1700	6.4
LY-A-500G	500	20-30	1.5-2	1400	800	1700	8.0
LY-A-600G	600	20-30	1.8-2.4	1400	800	1700	9.6
LY-A-800G	800	20-30	2.4-3.2	1800	800	1800	14.8

臭氧濃度高于30mg/l時接受定制，最高可達45mg/l。

中型氧氣源臭氧發生器
產品型號	臭氧產量 g/h	臭氧濃度 mg/l	冷卻水流量T/h	寬 mm	深 mm	高 mm	額定功率
LY-O-100G	100	80-120	0.3-0.4	800	600	1600	1
LY-O-200G	200	80-120	0.6-0.8	1000	800	1700	2
LY-O-300G	300	80-120	0.9-1.2	1000	800	1700	2.4
LY-O-400G	400	80-120	1.2-1.6	1200	800	1700	3
LY-O-500G	500	80-120	1.5-2	1200	800	1700	4
LY-O-600G	600	80-120	1.8-2.4	1200	800	1700	5
LY-O-800G	800	80-120	2.4-3.2	1400	800	1700	7

臭氧濃度高于120mg/l時接受定制，最高可達180mg/l。

小型空氣源臭氧發生器
產品型號	臭氧產量 g/h	臭氧濃度 mg/l	冷卻水流量L/h	寬 mm		深 mm	高 mm	備注
LY-A-3G	3	20-30	12	500		400	1300	本系列有定型產品，可按照客戶要求定做，包含一體機。
LY-A-5G	5	20-30	20	500		400	1300
LY-A-10G	10	20-30	40	500		400	1300
LY-A-20G	20	20-30	80	600		600	1600
LY-A-30G	30	20-30	120	600		600	1600
LY-A-50G	50	20-30	200	800		600	1600
LY-A-80G	80	20-30	300	1000		800	1700
小型氧氣源臭氧發生器
產品型號	臭氧產量 g/h	臭氧濃度 mg/l	冷卻水流量L/h		寬 mm	深 mm	高 mm	備注
LY-O-3G	3	80-120	12		300	250	500	部分機型為氧氣空氣一體機，可接受定做。參數會有變化
LY-O-5G	5	80-120	20		300	250	500
LY-O-10G	10	80-120	40		300	250	500
LY-O-20G	20	80-120	80		500	300	1000
LY-O-30G	30	80-120	120		500	300	1000
LY-O-50G	50	80-120	200		500	300	1200
LY-O-80G	80	80-120	300		800	600	1600

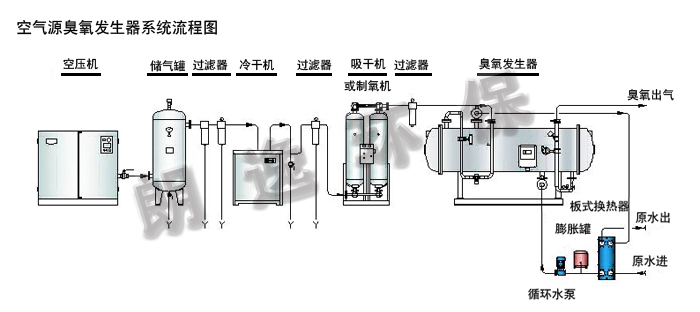

三、臭氧發生系統流程圖

臭氧優勢1

臭氧優勢2

臭氧優勢3

臭氧優勢4

臭氧優勢5

四、我公司同時掌握三種主流放電技術，中型大型以微間隙進口玻璃管為主，小型以搪瓷放電體為主。

進口細玻璃管微間隙放電技術

搪瓷放電體臭氧制造技術

大玻璃放電管臭氧制造技術

五、相關產品展示


空氣源50kg臭氧發生器	空氣源20kg臭氧發生器	大型臭氧尾氣破壞器	鈦板曝氣盤

氧氣源20kg臭氧發生器	空氣源5kg臭氧發生器	空氣源1kg臭氧發生器	空氣源500g臭氧發生器

六、產品應用領域

游泳池水處理
飲用水處理
市政污水，中水回用
工業廢水
化工氧化
生產用水處理
GMP車間凈化
廢氣處理
過程用水
預涂膜處理，增強粘合強度，提高速度
面粉漂白
紙漿漂白，在紙漿漂白過程中替代氯，提高紙的白度
醫療領域，牙周炎、椎間盤突出、婦科病等
…… …… …… ……
